直動ソレノイド
3P

直動ソレノイドは身近なOA機器や磁気周辺機器、電子錠など様々な場面で使用されています。
利用例の一例をご紹介させていただきます。

※画像をクリックすると大きい画像が表示されます。

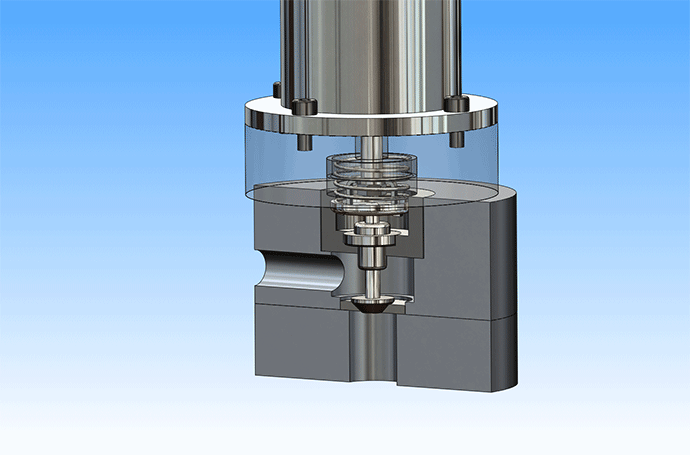

終端復帰型　3ポジションソレノイド
バルブ機構

気体のバルブに終端復帰型の3Pソレノイドを応用したものです。無通電時は全閉位置で待機。中間開度、全開位置に通電コイルの切り替えで制御できます。位置決め用の機構も制御も不要です。

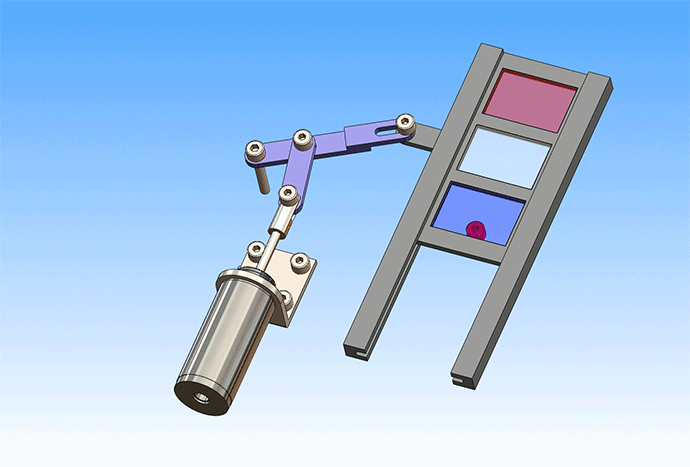

中央復帰型　3ポジションソレノイド
光学フィルタ選択機構

光学フィルタの選択機構に使用した3Pソレノイドです。通常は中央位置で待機し、必要に応じて押し側と引き側を選択します。中央での待機ですから、どちらに　切り替える場合もほぼ等しい条件で切り替わります。

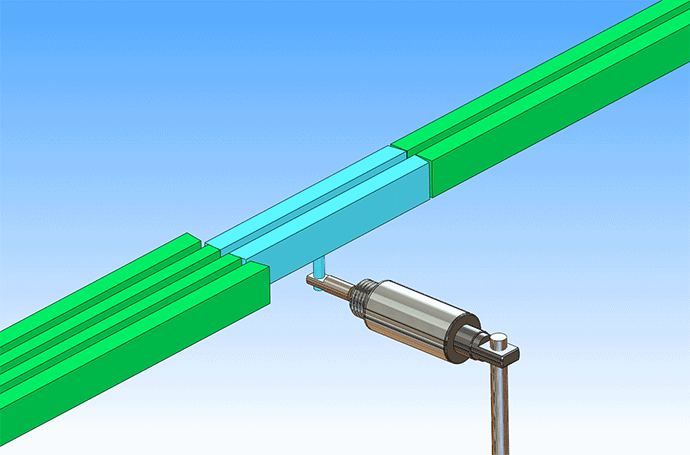

中央復帰型　3ポジションソレノイド
通路選択機構

通路の選択機構に3ポジションソレノイドを用いた例です。通常は中央に送りますが、条件によって切り替えます。手前、奥のどちらにも同じストロークで移動できますから高速動作が可能です。
